ZSC减速机（立式轴装）是三级传动的渐开线圆柱齿轮减速器，主要用于矿山，冶金，水泥，建筑，化工，轻工，等各种机械设备的减速传动，适合受结构限制采用立式安装的工作场合，高速轴转速不超过1500r/min,工作环境为-40℃—＋40℃，可正反转运行。

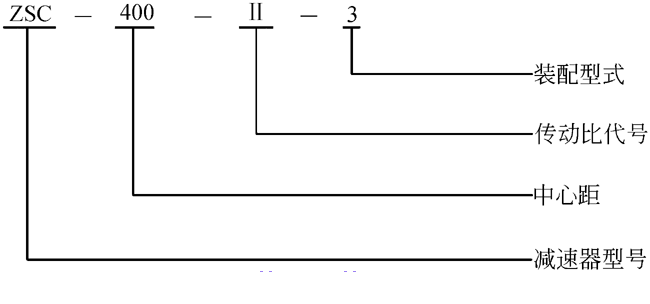

ZSC减速机标记示例
ZSC减速机尺寸规格
中心距 | 中心高 H0 | 轮廓尺寸 | 轴端尺寸 | |||||||||||||||
A | A 1 | A 2 | A 3 | L | B | H | 高速轴 | 低速轴 | ||||||||||
d1 | l 1 | B1 | b 1 | t 1 | D | l 2 | B2 | b 2 | t 2 | |||||||||
ZSC350 | 350 | 87 | 123 | 140 | 130 | 600 | 180 | 282 | 22 | 50 | 145 | 6 -0.036 | 24.2 | 45 | 70 | 170 | 14 -0.043 | 48.2 |
ZSC400 | 400 | 90 | 140 | 170 | 150 | 670 | 210 | 330 | 30 | 55 | 170 | 8 -0.036 | 33 | 65 | 85 | 205 | 18 0 0.043 | 70.5 |
ZSC600 | 600 | 150 | 200 | 250 | 235 | 965 | 312 | 481 | 35 | 55 | 220 | 10 -0.063 | 38.6 | 80 | 115 | 290 | 24 0 0.052 | 87 |
ZSC750 | 750 | 200 | 250 | 300 | 335 | 1220 | 374 | 653 | 50锥度 1：10 | 锥长 85 | 342 | 16 -0.043 | 28 | 95 | 145 | 350 | 28 0 0.025 | 100.7 |
型号 | L1 | L2 | L3 | L4 | K | g | K1 | K2 | K3 | K4 | 孔数d | 孔数n | 重量 |
ZSC350 | 110 | 290 | 155 | 98 | 195 | 25 | 77.5 | 135 | — | 220 | 21 | 4 | 76 |
ZSC400 | 100 | 340 | 170 | 100 | 230 | 25 | 95 | 25 | — | 280 | 21 | 4 | 165 |
ZSC600 | 165 | 410 | 250 | 115 | 340 | 30 | 140 | 30 | 120 | 230 | 21 | 6 | 329 |
ZSC750 | 210 | 580 | 350 | 120 | 400 | 35 | 165 | 40 | 120 | 380 | 25 | 6 | 452 |
| 型号 | 代号 | ||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
i | |||||||||
ZSC350 | 35.1 | 17.2 | — | — | — | — | — | — | — |
ZSC400 | 22.4 | 16.2 | 37.3 | 49.86 | — | 27.07 | — | — | — |
ZSC600 | 77.5 | 59 | 46.7 | 37.9 | 27.3 | 31.2 | 21.15 | 17.16 | 14.9 |
ZSC750 | 166.58 | 133.91 | 54.51 | 34.51 | 38.97 | 19.97 | — | — | — |
