ZJ减速机

发布时间：2023-06-01人气：998

ZJ减速机是轴线曲折布置的平行轴、渐开线圆柱齿轮减速机。
工作条件：减速机最高输入转速为1500r/min，可以双向旋转，也可以单向旋转；减速机工作环境温度为-20～40℃。低于0℃时，启动前润滑油应加热。
ZJ减速机按输出轴旋转方向分为单向旋转（带逆止装置）和双向旋转；按端盖型式分为闷盖和通盖；按联接方式分为键联接和涨圈联接；按输入轴装配型式分为左装和右装。

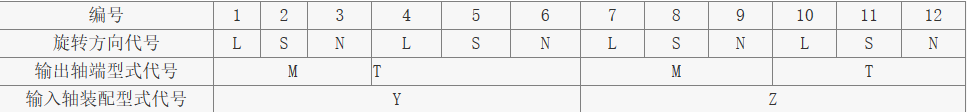

ZJ减速机的型式及代号

ZJ型轴装式圆柱齿轮减速机尺寸

型号	a	b	c	d	e	f		g	h	dz	dw	b′	D1	b1
						最大	最小
ZJ63	490	149	335	42	280	416	310	88	285	35	55	6h9	45	14
													50	14
													55	16
ZJ100	550	174	385	47	315	416	310	88	334	40	70	10h9	55	16
													60	18
													65	18
													70	20
ZJ160	675	198	465	58	395	582	390	100	348	45	70	12h9	55	16
													60	18
													65	18
													70	20
ZJ250	750	223	530	63	420	582	390	100	382	50	90	12h9	70	20
													80	22
													90	25
ZJ400	900	274	620	73	495	690	470	125	449	60	110	16h9	90	25
													100	28
													110	28
ZJ630	995	298	680	84	545	690	470	125	487	65	110	16h9	90	25
													100	28
													110	28

ZJ型轴装式圆柱齿轮减速机主要参数

型号	ZJ63	ZJ100	ZJ160	ZJ250	ZJ400	ZJ630
公称输出转矩/N·m	630	1000	1600	2500	4000	6300
额定逆止力矩/N·m	1000	1600	2500	4000	6300	10000
质量/kg	78	108	163	230	320	470
公称传动比	10,11.2,12.5,14,16,18,20,22.4,25,28,31.5,35.5,40
